下一代超高清显示器对有机发光二极管（OLED）的电致发光效率和色纯度提出了更高要求。为实现100%激子利用率，基于磷光和热激活延迟荧光机理的OLED被广泛开发，但这些材料激发态振动弛豫显著，导致光谱展宽（半高宽FWHM>40 nm）。多共振（MR）分子通过杂原子嵌入具有短程电荷转移特征，实现窄带发射。基于吲哚并咔唑（ICz）的MR材料虽实现窄光谱，但外量子效率（EQE）有限，亟需通过分子工程提升性能。

如何通过调控分子结构优化前线分子前线轨道分布与能级差，实现窄带发射与发光效率兼顾，在保留ICz基MR材料窄带发射特性的同时，增强长程电荷转移（LRCT），构建杂化局域电荷转移（HLCT）体系，提升激子利用率进而提高器件EQE？

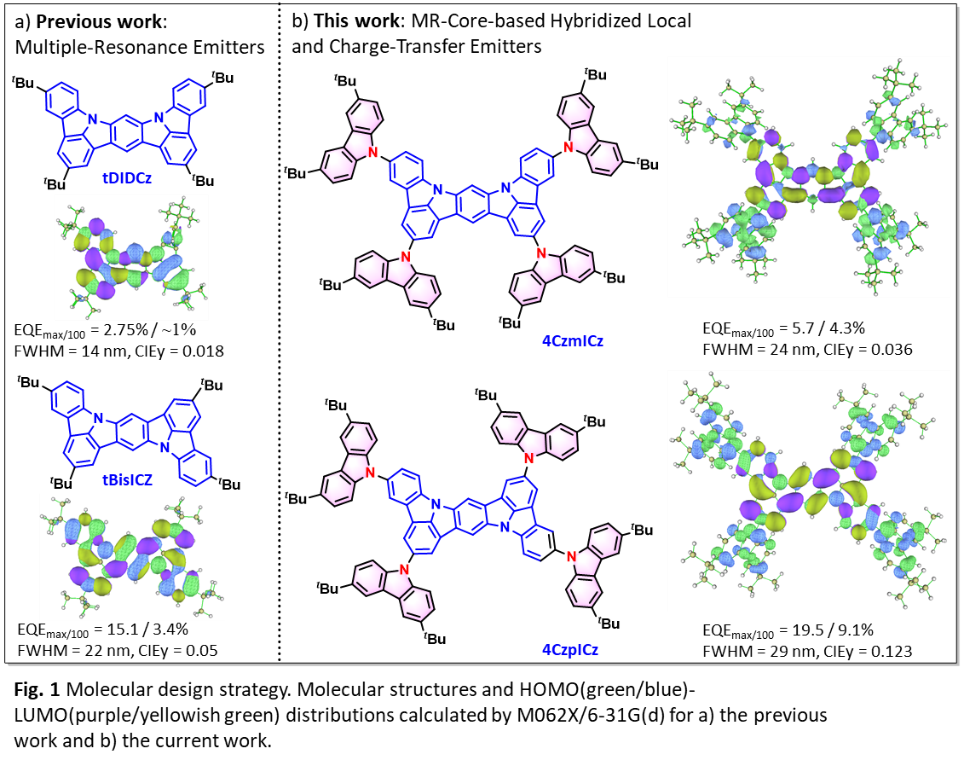

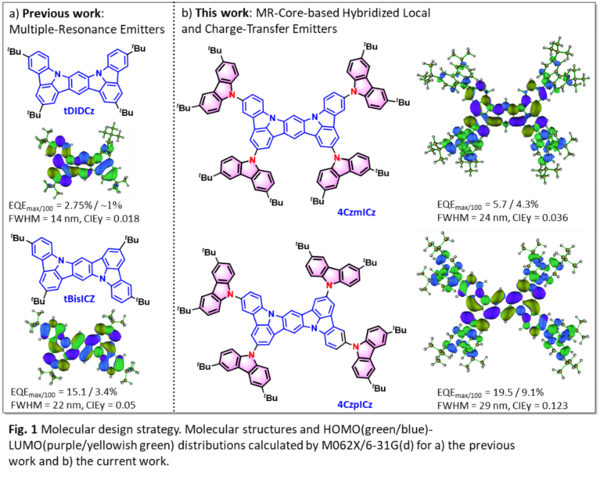

杭州师范大学卢华教授团队/华南理工大学赵祖金教授团队等，以ICz为核心，通过外围咔唑单元策略性扩展π-共轭，设计并合成两种新型MR发光体4CzmICz（间位异构体）和4CzpICz（对位异构体）。理论计算表明，给电子咔唑取代基引入ICz，构建HLCT体系，既保留MR材料的交替HOMO-LUMO分布以实现窄带发射，又通过D-A相互作用强化LRCT，增加反向系间窜越（RISC）效率。

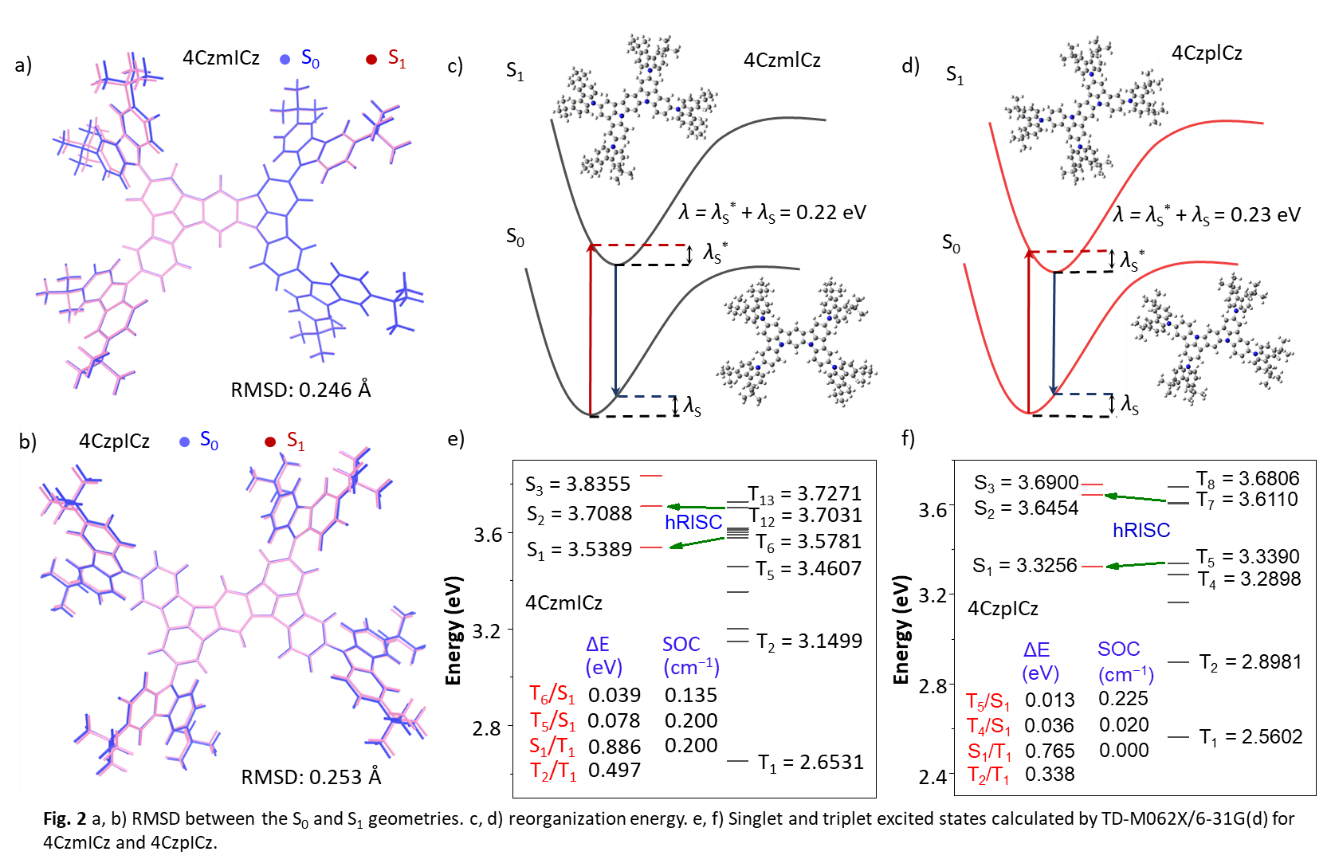

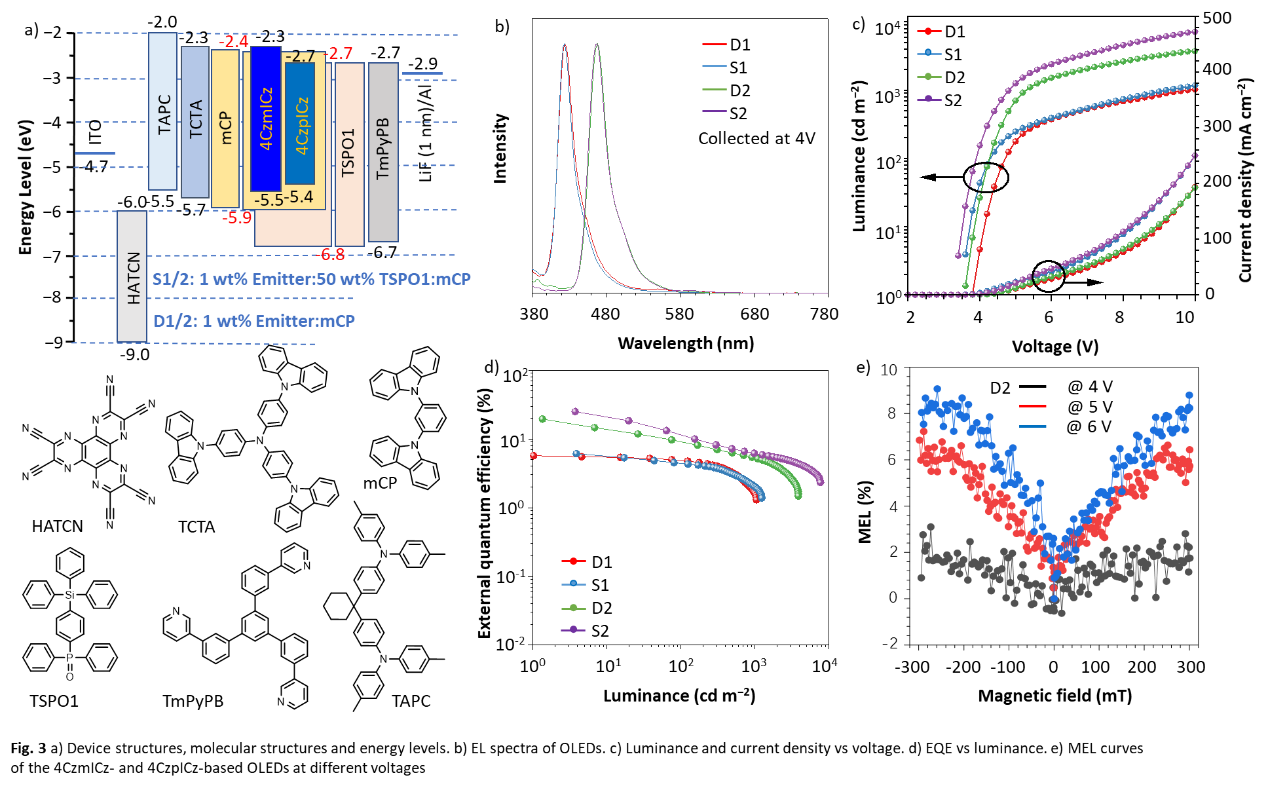

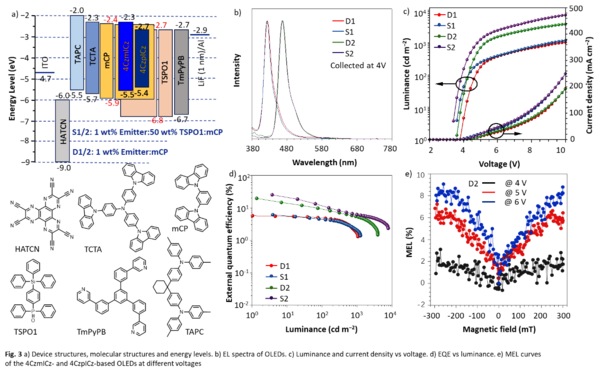

两种分子基态与激发态的均方根偏差仅为0.246-0.253 Å，重组能约0.22-0.23 eV，振动弛豫受抑，保障窄带发射。间位异构体4CzmICz在己烷中实现430 nm深蓝光发射，FWHM小至14 nm；对位异构体4CzpICz在甲苯溶液中发射峰为465 nm，FWHM为24 nm，且1 wt%掺杂薄膜中的光致发光量子产率达98.6%。以D1（4CzmICz）实现424 nm深蓝光发射（FWHM=27 nm，CIE(0.167, 0.045)），峰值EQE为5.7%；D2（4CzpICz）实现468 nm纯蓝光发射（FWHM=29 nm），峰值EQE达19.5%。采用TSPO1/mCP共主体构建激子敏化体系，S1（4CzmICz）的FWHM缩小至24 nm，S2（4CzpICz）的峰值EQE提升至25.0%，最大亮度7679 cd/m²，蓝光指数203 cd·A⁻¹·CIEy⁻¹，在初始亮度1000 cd/m²下的T₉₀（亮度衰减至90%的时间）为5.8小时，优于多数窄带蓝光HLCT OLED。

该工作为高效窄谱带蓝光HLCT-OLED分子设计提供了新思路，发表于Chemical Science上（DOl: 10.1039/d5sc06259d）。
